聚酰胺俗稱尼龍（PA），是分子主鏈上含有重復(fù)酰胺基團(tuán)（－NHCO－）的熱塑性樹脂總稱。尼龍因具有良好的力學(xué)性能、電性能、耐熱性、韌性、耐油性、耐磨性、自潤滑性、耐化學(xué)藥品性等優(yōu)良性能，廣泛的應(yīng)用于各個(gè)領(lǐng)域。

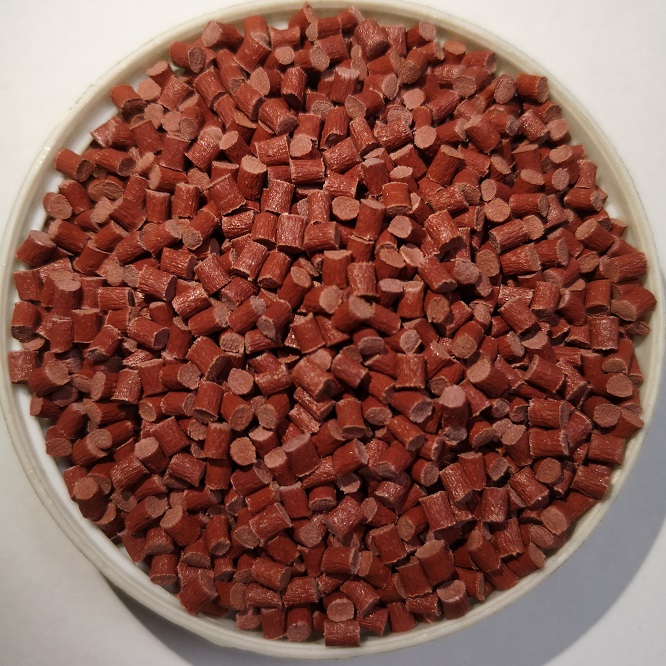

中文名 阻燃尼龍 外文名 PA66 PA6 阻燃PA6 阻燃級別V0，耐溫性和低溫韌性 阻燃PA66 阻燃級別V0甚至更高，耐高溫性能 基本介紹： 未經(jīng)改性的尼龍其阻燃性能較差，其垂直燃燒只能達(dá)到UL94 V-2級，氧指數(shù)為24左右，并且在燃燒過程中產(chǎn)生滴落，屬于易燃材料，在使用過程中極易引發(fā)火災(zāi)。尤其是在電子產(chǎn)品領(lǐng)域，因尼龍而引發(fā)的火災(zāi)不計(jì)其數(shù)，造成損失較大，因此，對尼龍的阻燃改性成為當(dāng)今學(xué)術(shù)界與工業(yè)界共同關(guān)注與攻關(guān)的課題。 尼龍中應(yīng)用較廣的無鹵阻燃劑是紅磷和三聚氰胺鹽類。紅磷具有很高的阻燃效率并能改善制品的抗電弧性，但其儲存及顏色方面的局限性大大限制了其在尼龍中的應(yīng)用，一般只應(yīng)用于尼龍6中。另一種在尼龍中使用的無鹵阻燃劑是三聚氰胺鹽，主要是三聚氰胺尿酸鹽和磷酸鹽。它們具有較好的阻燃效率，但熱穩(wěn)定性較差，且由于易吸潮而使得制品在潮濕環(huán)境下電性能較差。 阻燃體系： (1)含鹵阻燃體系：其中最重要的也是在國外應(yīng)用最廣的一種就是溴化苯乙烯聚合物，它具有極其優(yōu)越的熱穩(wěn)定性，并且由于它與尼龍是熔融可混的，因而在加工過程中具有很好的流動性。此外，用它制備的阻燃尼龍還具有優(yōu)越的電性能和較好的物理機(jī)械性能。這種阻燃劑的局限性在于光穩(wěn)定性較差且與尼龍尚不能完全相容。另外其成本與國內(nèi)應(yīng)用較廣的十溴聯(lián)苯醚相比較高。另外一種在尼龍中應(yīng)用了許多年的阻燃劑就是敵可燃，它是一種含氯的阻燃劑，具有較高的阻燃效率和電性能，但其在熱穩(wěn)定性方面的局限性使之僅適用于加工溫度較低的尼龍阻燃體系。在國內(nèi)應(yīng)用最廣的阻燃劑就是十溴聯(lián)笨醚，由于其較高的溴含量而對尼龍具有較高的阻燃效率，是最經(jīng)濟(jì)的一種阻燃劑。但由于它是一種填料型阻燃劑，因而對加工流動性及產(chǎn)品的物理機(jī)械性能有很大的負(fù)面影響。此外，其熱穩(wěn)定性和光穩(wěn)定性也教差。人們開發(fā)的在尼龍阻燃方面使用的一種新阻燃劑為十溴二苯氧基乙烷，它與十溴聯(lián)苯醚具有相同的溴含量和同樣高的阻燃效率，且與溴化苯乙烯聚合物一樣無DPO(即所謂的二噁因)的問題。此外，它還具有較好的熱穩(wěn)定性和光穩(wěn)定性。其局限性在于它與十溴聯(lián)苯醚一樣同屬填料型阻燃劑，與聚合物相容性較差，因而加工流動性和制品的物理機(jī)械性能較差。此外與十溴聯(lián)苯醚相比成本上升較高。 (2)無鹵阻燃體系：尼龍中應(yīng)用較廣的無鹵阻燃劑是紅磷和三聚氰胺鹽類。紅磷具有很高的阻燃效率并能改善制品的抗電弧性，但其儲存及顏色方面的局限性大大限制了其在尼龍中的應(yīng)用，一般只應(yīng)用于尼龍6中。另一種在尼龍中使用的無鹵阻燃劑是三聚氰胺鹽，主要是三聚氰胺尿酸鹽和磷酸鹽。它們具有較好的阻燃效率，但熱穩(wěn)定性較差，且由于易吸潮而使得制品在潮濕環(huán)境下電性能較差。 阻燃尼龍分類： 增強(qiáng)阻燃尼龍 玻纖增強(qiáng)填充系列材料系不同含量玻纖、礦粉增強(qiáng)填充PA材料，主要包括玻纖增強(qiáng)填充PA6以及玻纖增強(qiáng)填充PA66兩大系列，具有高強(qiáng)度、高剛性、高耐熱、良好的尺寸穩(wěn)定性以及成型工藝性。可以用注射、模壓、擠出等方法成型，廣泛應(yīng)用于汽車、電器等行業(yè) 無鹵阻燃尼龍 無鹵阻燃尼龍，尼龍中應(yīng)用較廣的無鹵阻燃劑是紅磷和三聚氰胺鹽類，無鹵阻燃尼龍產(chǎn)品阻燃性能優(yōu)異，阻燃級別達(dá)到 UL94V0級，具有低析出、防滴落，高電氣性能及耐熱性優(yōu)良，CTI值高，電氣性能好，沖擊強(qiáng)度高，對環(huán)境友好，環(huán)保。適合做電氣接插件。通過在材料中添加符合歐洲ROHS標(biāo)準(zhǔn)的溴系阻燃劑或無鹵阻燃劑，以提高復(fù)合材料的阻燃性能。包括UL94V—0級試驗(yàn)和V一1、V一2級試驗(yàn)。這種粒狀尼龍能承受的加工溫度為500F(260℃)。
